Standar apa yang dipakai?

Daya dukung tiang mengikuti FHWA-IF-99-025 (metode beta pasir persamaan 11.15–11.19, alfa lempung 0,55, ujung lempung dan pasir seperti pasal 11.23). Pile cap dan tulangan tiang mengikuti SNI 2847:2019, termasuk pons pasal 22.6.5.2 dan geser pasal 22.5.5.1. Faktor keamanan adalah input karena PDF SNI 8460:2017 tidak diperoleh.

Apakah rumusnya bisa diedit?

Rumus terbuka, tanpa makro, dan bisa diaudit. Data tanah, muka air, faktor keamanan, serta beban P, Mx, dan My adalah input. Sel di luar input dikunci.

Microsoft Excel (.xlsx), siap cetak A4, tanpa makro.

Apa batasan template ini?

Contoh angka yang terdokumentasi adalah tahanan selimut Contoh D-3 (N 31, D 1 m, L 14,3 m): template 2189 kN. Faktor keamanan tidak dikunci dari SNI 8460:2017. Selisih maksimum yang dicatat pada kasus lempung adalah 1,17% karena diskretisasi zona tanpa selimut. Hasil adalah desain awal.

Template Excel

Template Excel Bore Pile, Kelompok Tiang & Pile Cap

Daya dukung bore pile dari data N-SPT (FHWA), efisiensi & reaksi kelompok tiang, sampai desain pile cap sesuai SNI 2847:2019 dalam satu file.

Denah pile cap dan tiang, profil N-SPT, kurva tahanan selimut, dan grafik cek geser dari template Excel

Tanah hingga 10 lapis (lempung/pasir, N-SPT, cu, γ), muka air tanah
Tahanan selimut & ujung tiap lapis (FHWA-IF-99-025), FS, kapasitas izin
Kelompok tiang hingga 5×5: efisiensi Converse-Labarre, reaksi tiap tiang akibat P + Mx + My

Rp69.000file .xlsx · bayar lewat Mayar · dikirim ke email

Dibuat oleh engineer sipil

Garansi revisi: kalau ada rumus yang salah, kami perbaiki gratis.

Beli sekarang · Rp69.000

Isi sheet

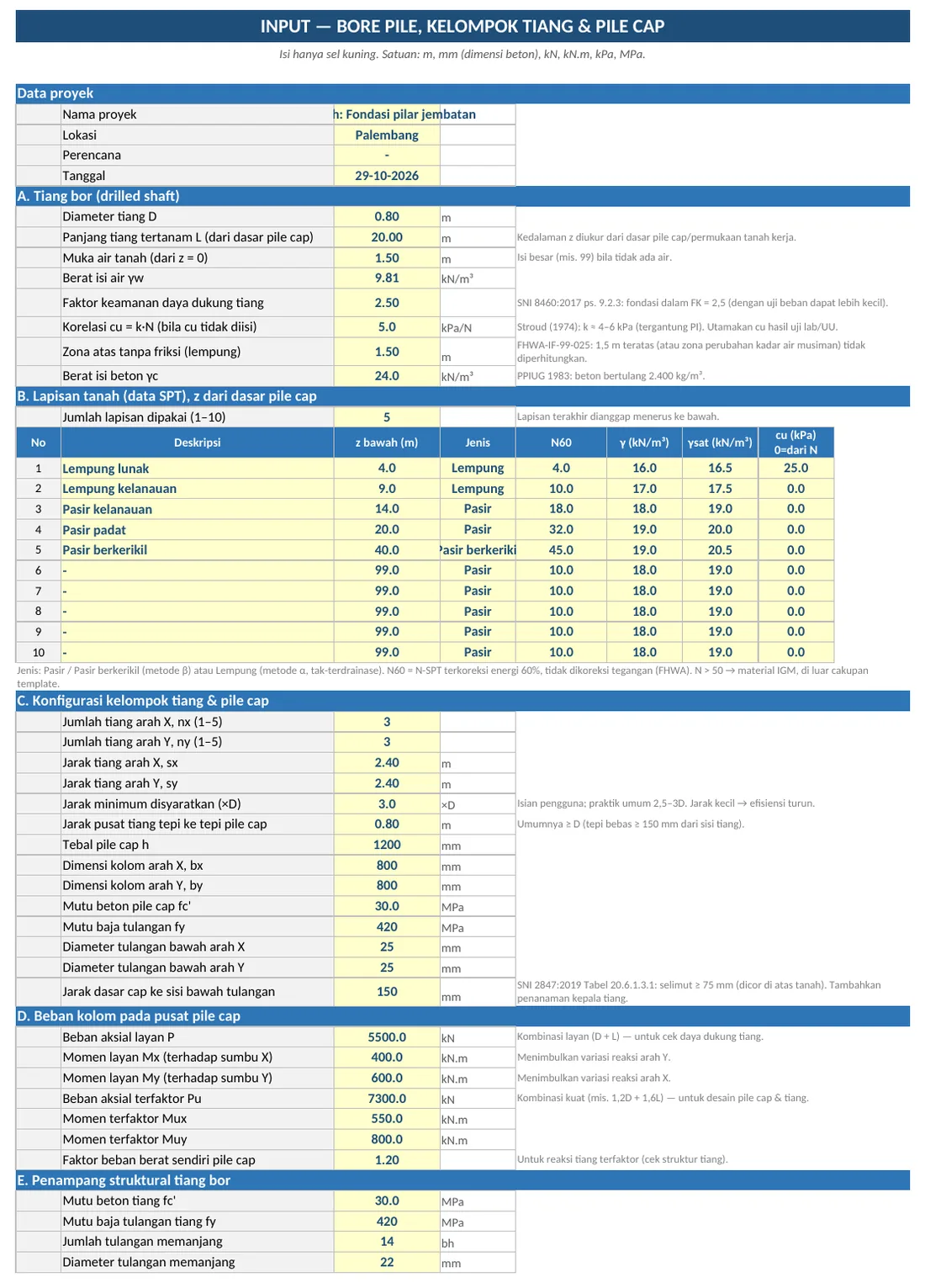

Sheet INPUT template bore pile: data tanah N-SPT, tiang, kelompok tiang, dan pile cap (contoh) — Sheet INPUT template bore pile

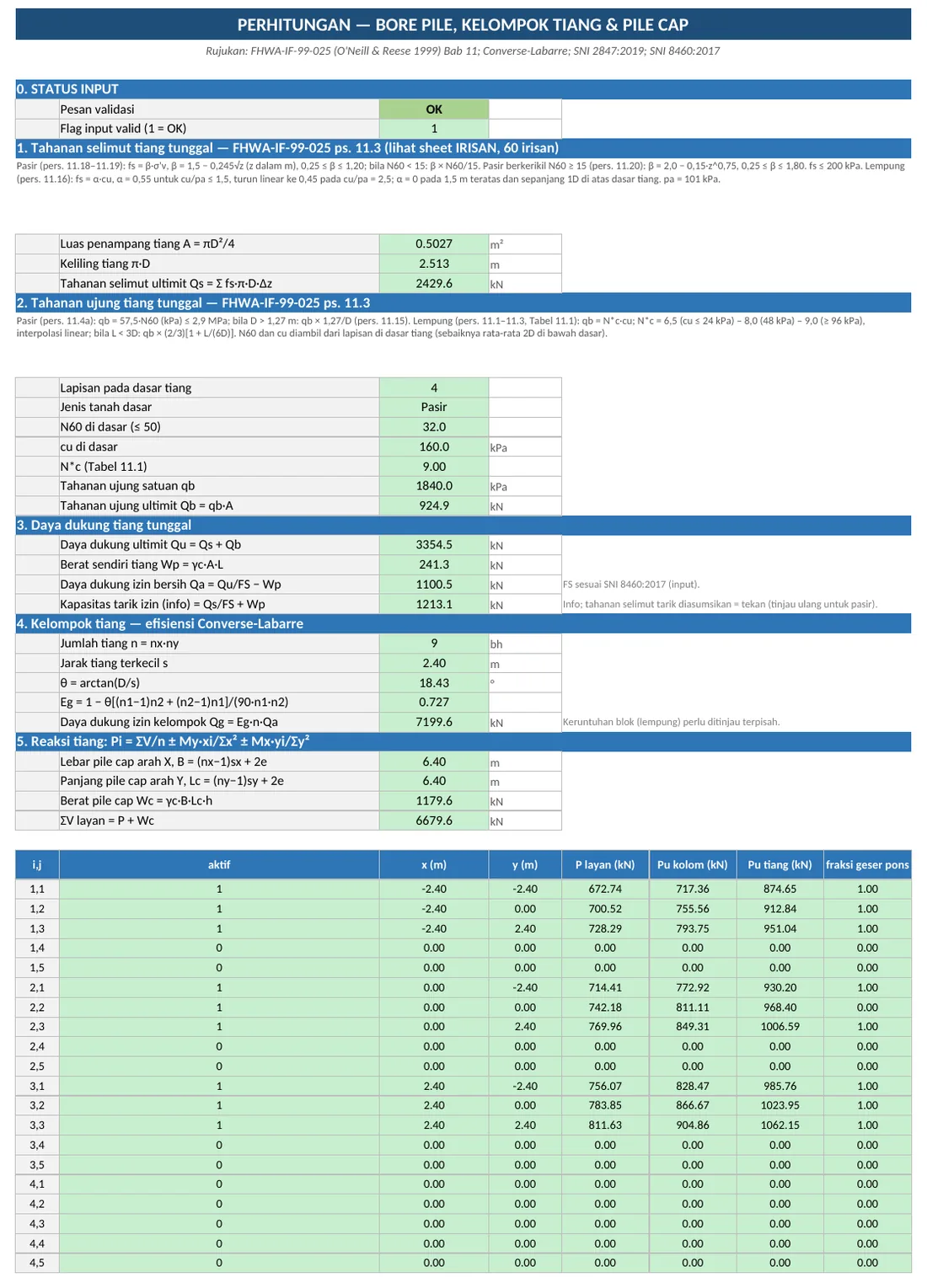

Sheet PERHITUNGAN: daya dukung tiang, efisiensi grup, dan desain pile cap (contoh) — Sheet PERHITUNGAN

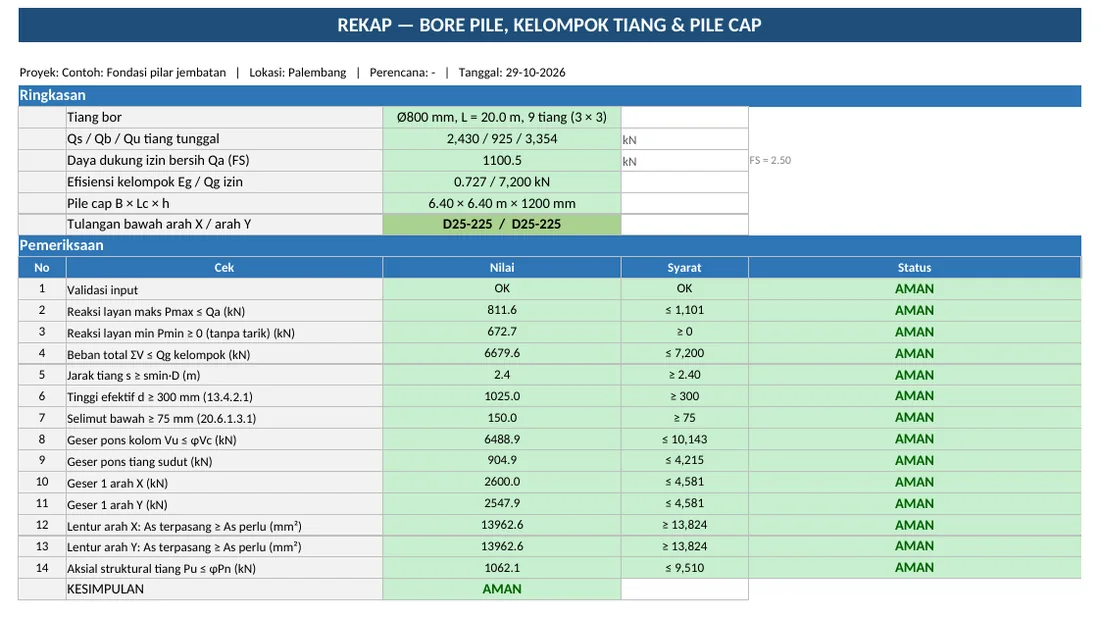

Sheet REKAP: ringkasan hasil bore pile, kelompok tiang, dan pile cap (contoh) — Sheet REKAP

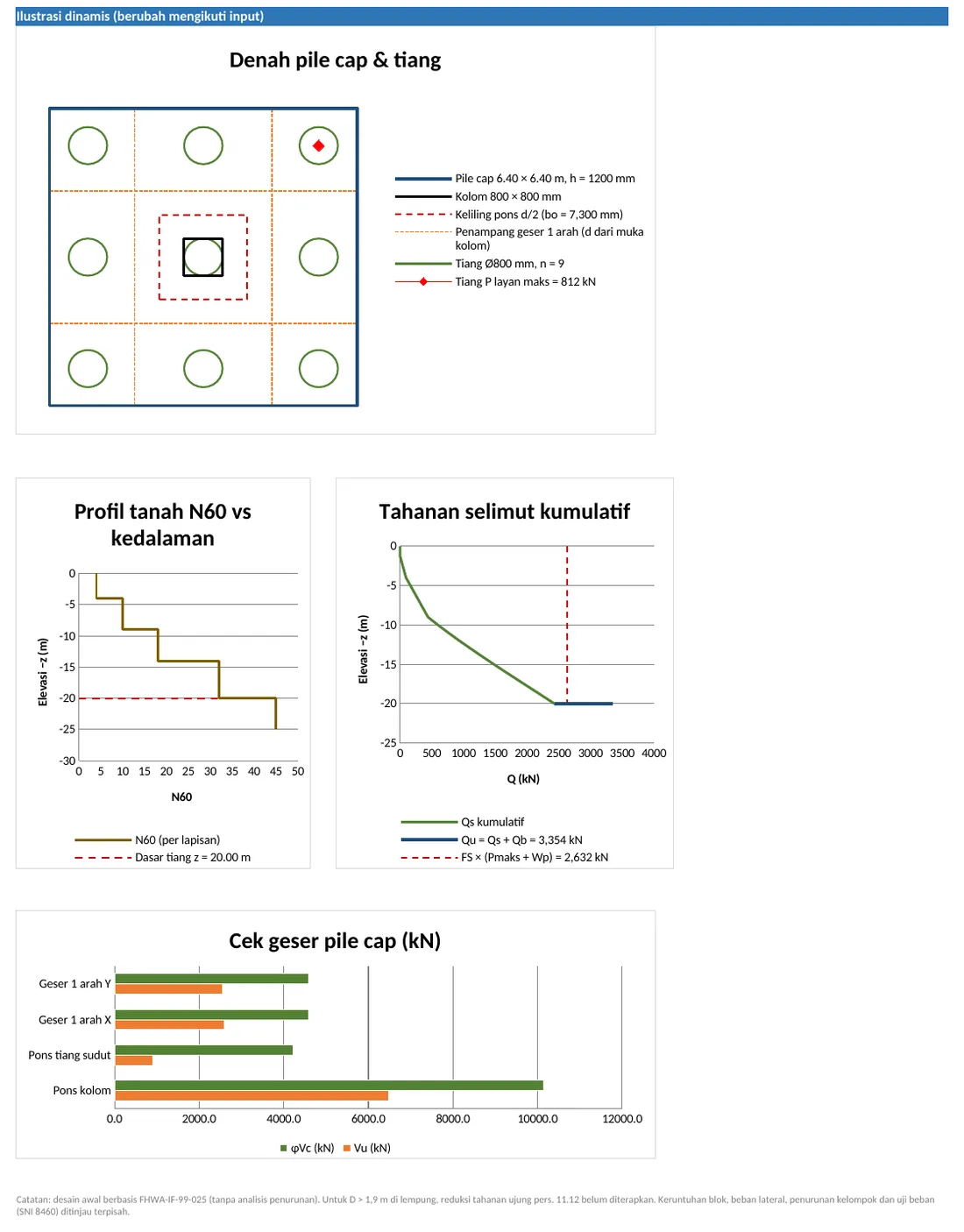

Sheet REKAP: ilustrasi denah pile cap dan tiang yang mengikuti input (contoh) — Sheet REKAP

Tangkapan layar sheet asli dengan data contoh.

Fitur lengkap

Pile cap: geser pons kolom & tiang sudut, geser satu arah, lentur & tulangan dua arah; penulangan tiang

Grafik dinamis: denah pile cap & tiang (tiang kritis ditandai), profil N-SPT, kurva tahanan kumulatif, cek geser

Yang kamu dapat

1 file .xlsx, tanpa macro
Sudah berisi contoh perhitungan, tinggal ganti dengan data proyekmu
Rumus terlihat dan bisa diaudit; sheet dikunci tanpa password supaya rumus tidak tertimpa (bisa dibuka lewat Review > Unprotect Sheet)
Rekap otomatis AMAN / TIDAK AMAN, siap print A4 dengan identitas proyek

Microsoft Excel 2010 atau lebih baru / Microsoft 365.

Standar referensi & format: FHWA-IF-99-025, SNI 2847:2019 | Format .xlsx

Cara kerja perhitungan

Template menghitung daya dukung bore pile dengan metode FHWA alfa-beta (FHWA-IF-99-025), lalu efisiensi dan kapasitas kelompok, distribusi beban tiang, serta desain pile cap menurut SNI 2847:2019. Tanah diisi beberapa lapis (lempung atau pasir, N-SPT, cu, dan berat isi) beserta muka air tanah. Tiap lapis menghasilkan tahanan selimut dan tahanan ujung, dibagi faktor keamanan yang diisi pengguna, menjadi kapasitas izin.

Untuk pasir, tahanan selimut memakai metode beta pada persamaan FHWA 11.15 sampai 11.19. Untuk lempung, alfa = 0,55, dengan zona tanpa selimut 1,5 m di bagian atas dan satu diameter di bagian bawah (bagian 11.4). Tahanan ujung lempung memakai Nc* = 9, dibatasi 6[1+0,2L/D]. Tahanan ujung pasir memakai 57,5N dan tidak lebih dari 2,9 MPa (persamaan 11.23). Ada reduksi bila diameter lebih dari 1,27 m.

Kelompok tiang n kali m memakai efisiensi Converse-Labarre. Reaksi tiap tiang dihitung dari P, Mx, dan My. Pile cap dicek untuk geser pons kolom dan tiang sudut, geser satu arah, lentur, serta tulangan dua arah. Tulangan tiang dicek untuk tekan aksial phi Pn (spiral atau sengkang). Pasal SNI 2847:2019 yang dicatat meliputi Tabel 21.2.1 dan 21.2.2, blok tegangan 22.2.2.4, geser 22.5.5.1, pons 22.6.5.2, dan tekan 22.4.2.

PDF SNI 8460:2017 tidak diperoleh, jadi faktor keamanan tiang adalah input. Grafik denah, profil N-SPT, tahanan kumulatif, dan cek geser mengikuti input. Hasil adalah desain awal.

Contoh kasus

Contoh pembanding adalah FHWA-IF-99-025 Contoh D-3: tahanan selimut pada pasir, N = 31, diameter 1 m, dan panjang 14,3 m. Verifikasi mencatat tahanan template 2189 kN sama dengan integral analitik 2189 kN. Buku menuliskan beta lapisan pertama 1,06 dan tahanan selimut 2284 kN; hitungan analitik memberi beta 1,036. Catatan sumber juga menyebut integral 2191 kN dan template 2189 kN, dengan selisih 0,0% terhadap integral. Selisih terbesar pada kasus lain adalah 1,17%, yaitu kasus lempung akibat diskretisasi zona tanpa selimut.

Recalc LibreOffice pada contoh bawaan dan set input kedua selesai dengan 0 error formula. Contoh D-3 pada catatan sumber hanya cek tahanan selimut, tanpa beban kolom atau denah pile cap.

Catatan: template ini alat bantu hitung (desain awal). Engineer tetap bertanggung jawab atas data, asumsi, dan keputusan desain.

Cara beli & pengiriman

Produk digital. Bayar via QRIS, Virtual Account, atau e-wallet. Setelah pembayaran berhasil, link download dikirim ke email yang kamu isi saat checkout.

FAQ

Standar apa yang dipakai?: Daya dukung tiang mengikuti FHWA-IF-99-025 (metode beta pasir persamaan 11.15–11.19, alfa lempung 0,55, ujung lempung dan pasir seperti pasal 11.23). Pile cap dan tulangan tiang mengikuti SNI 2847:2019, termasuk pons pasal 22.6.5.2 dan geser pasal 22.5.5.1. Faktor keamanan adalah input karena PDF SNI 8460:2017 tidak diperoleh.
Apakah rumusnya bisa diedit?: Rumus terbuka, tanpa makro, dan bisa diaudit. Data tanah, muka air, faktor keamanan, serta beban P, Mx, dan My adalah input. Sel di luar input dikunci.
Format filenya apa?: Microsoft Excel (.xlsx), siap cetak A4, tanpa makro.
Apa batasan template ini?: Contoh angka yang terdokumentasi adalah tahanan selimut Contoh D-3 (N 31, D 1 m, L 14,3 m): template 2189 kN. Faktor keamanan tidak dikunci dari SNI 8460:2017. Selisih maksimum yang dicatat pada kasus lempung adalah 1,17% karena diskretisasi zona tanpa selimut. Hasil adalah desain awal.
Bagaimana cara mengunduh file?: Produk digital. Bayar via QRIS, Virtual Account, atau e-wallet. Setelah pembayaran berhasil, link download dikirim ke email yang diisi saat checkout.
