Standar apa yang dipakai, dan apa yang hanya input?

Beban truk T 112,5 kN per roda mengikuti SNI 1725:2016 pasal 8.4.1. Penulangan mengikuti SNI 2847:2019, termasuk spasi retak pasal 24.3.2. Tinggi tanah ekivalen memakai AASHTO LRFD Tabel 3.11.6.4-1 karena Tabel 8 SNI 1725 tidak terbaca. Faktor beban (1,3; 2,0; 1,25; 1,25; 1,8; 1,8; dan 0,9) adalah input. Sebaran roda 1,15 Dt dan rumus faktor beban dinamis timbunan mengikuti AASHTO, bukan teks SNI.

Apakah rumusnya bisa diedit?

Rumus terbuka, tanpa makro, dan sel di luar input dikunci. Faktor beban, parameter tanah, serta mutu beton dan baja diganti di sel input. Tiga kombinasi terfaktor dan analisis slope-deflection mengikuti angka itu.

Microsoft Excel (.xlsx), siap cetak A4, tanpa makro.

Apa yang tidak dihitung?

Template belum menghitung muka air tanah, flotasi atau gaya angkat, dan gempa. PDF lengkap SNI 1725:2016 dan SNI 8460:2017 tidak menjadi dasar angka yang dikunci; bagian yang belum terverifikasi dibiarkan sebagai input. Hasil adalah desain awal dan perlu ditinjau insinyur yang berwenang.

Template Excel

Template Excel Box Culvert 1–2 Sel (Pembebanan & Penulangan)

Analisis dan penulangan box culvert beton bertulang 1 atau 2 sel di bawah timbunan, dengan beban truk SNI 1725:2016 dan desain SNI 2847:2019.

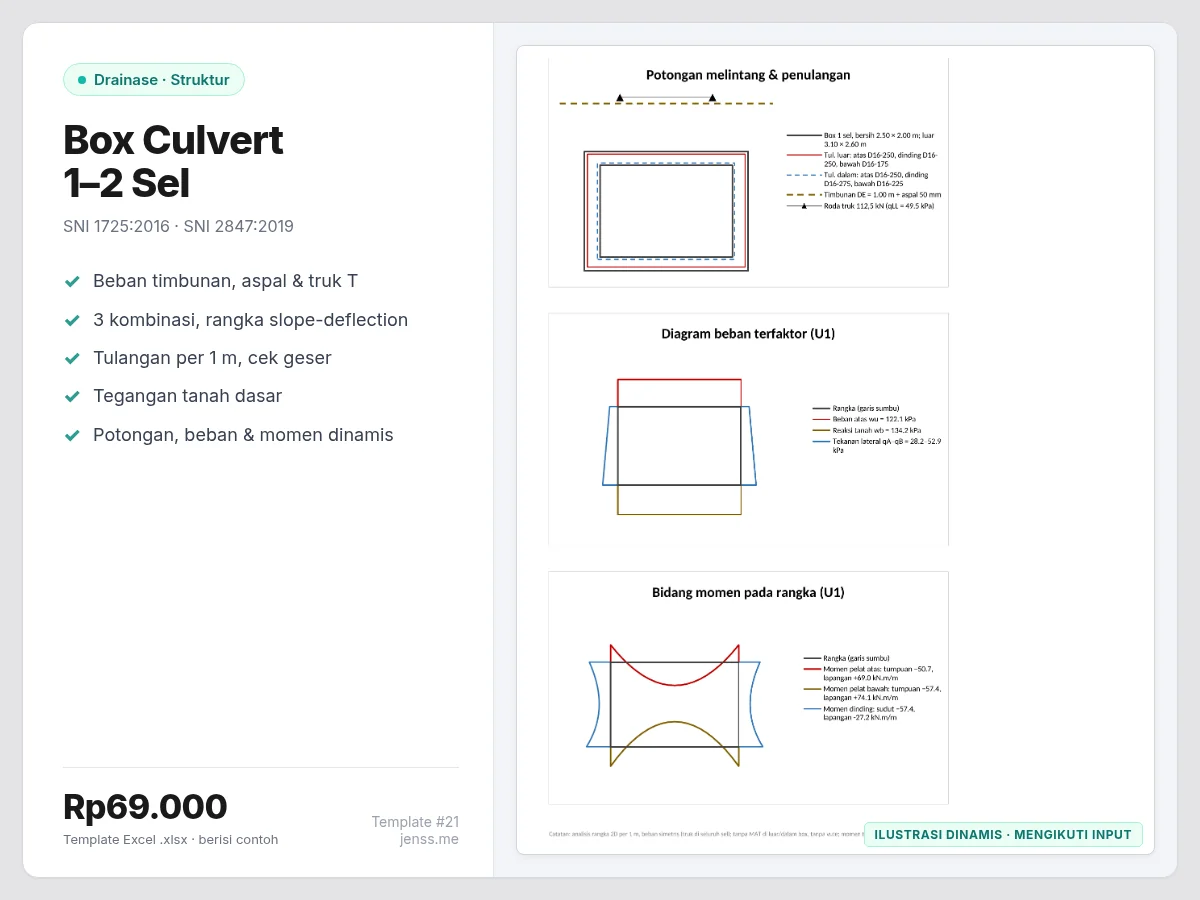

Potongan box culvert dengan penulangan, diagram beban terfaktor, dan bidang momen rangka dari template Excel

Geometri 1 atau 2 sel, tebal pelat & dinding, tinggi timbunan, aspal
Beban: berat sendiri, timbunan, aspal, truk T (sebaran roda + FBD), tekanan tanah lateral & surcharge
3 kombinasi beban terfaktor, analisis rangka slope-deflection (termasuk dinding tengah)

Rp69.000file .xlsx · bayar lewat Mayar · dikirim ke email

Dibuat oleh engineer sipil

Garansi revisi: kalau ada rumus yang salah, kami perbaiki gratis.

Beli sekarang · Rp69.000

Isi sheet

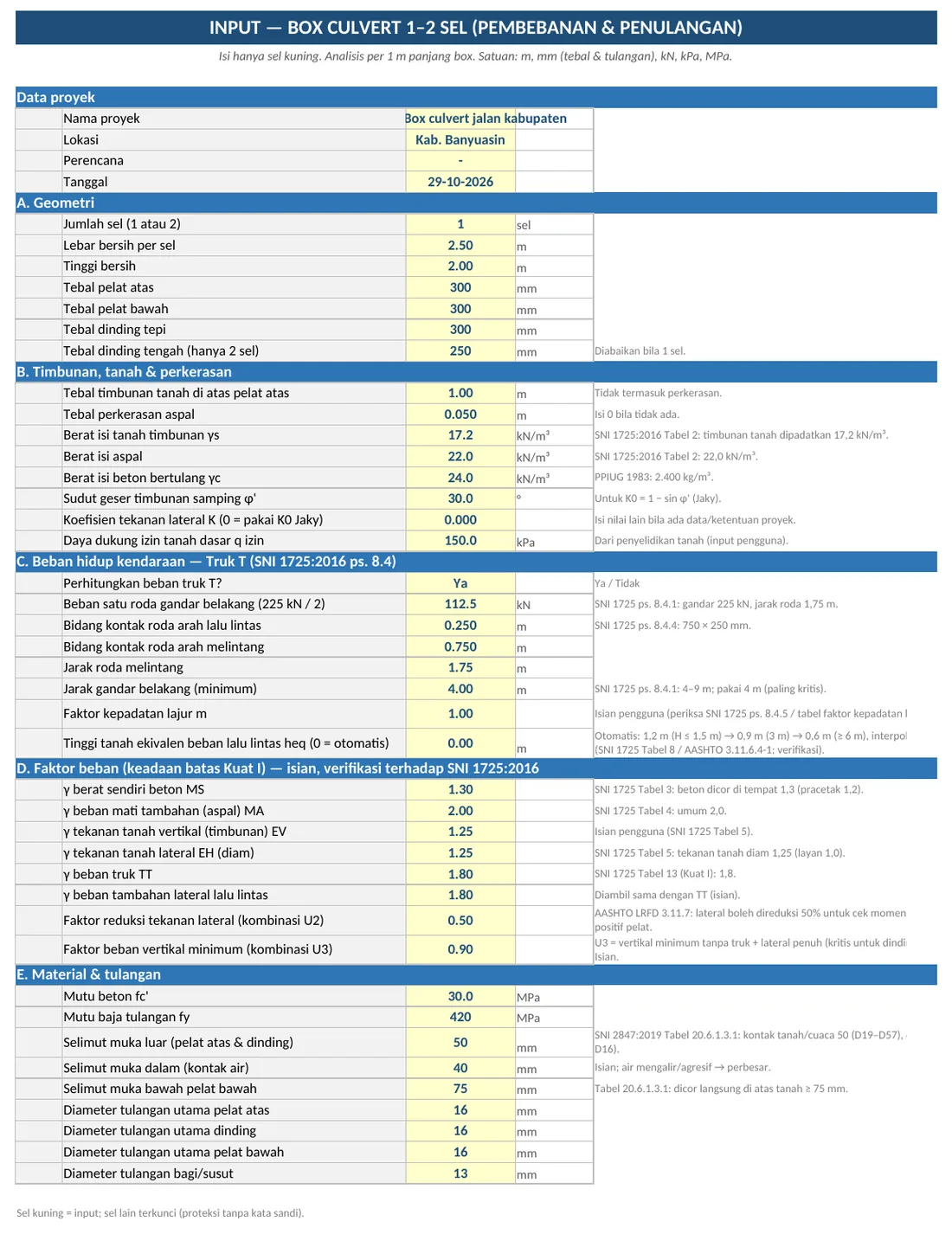

Sheet INPUT template box culvert: dimensi sel, timbunan, beban, dan material (contoh) — Sheet INPUT template box culvert

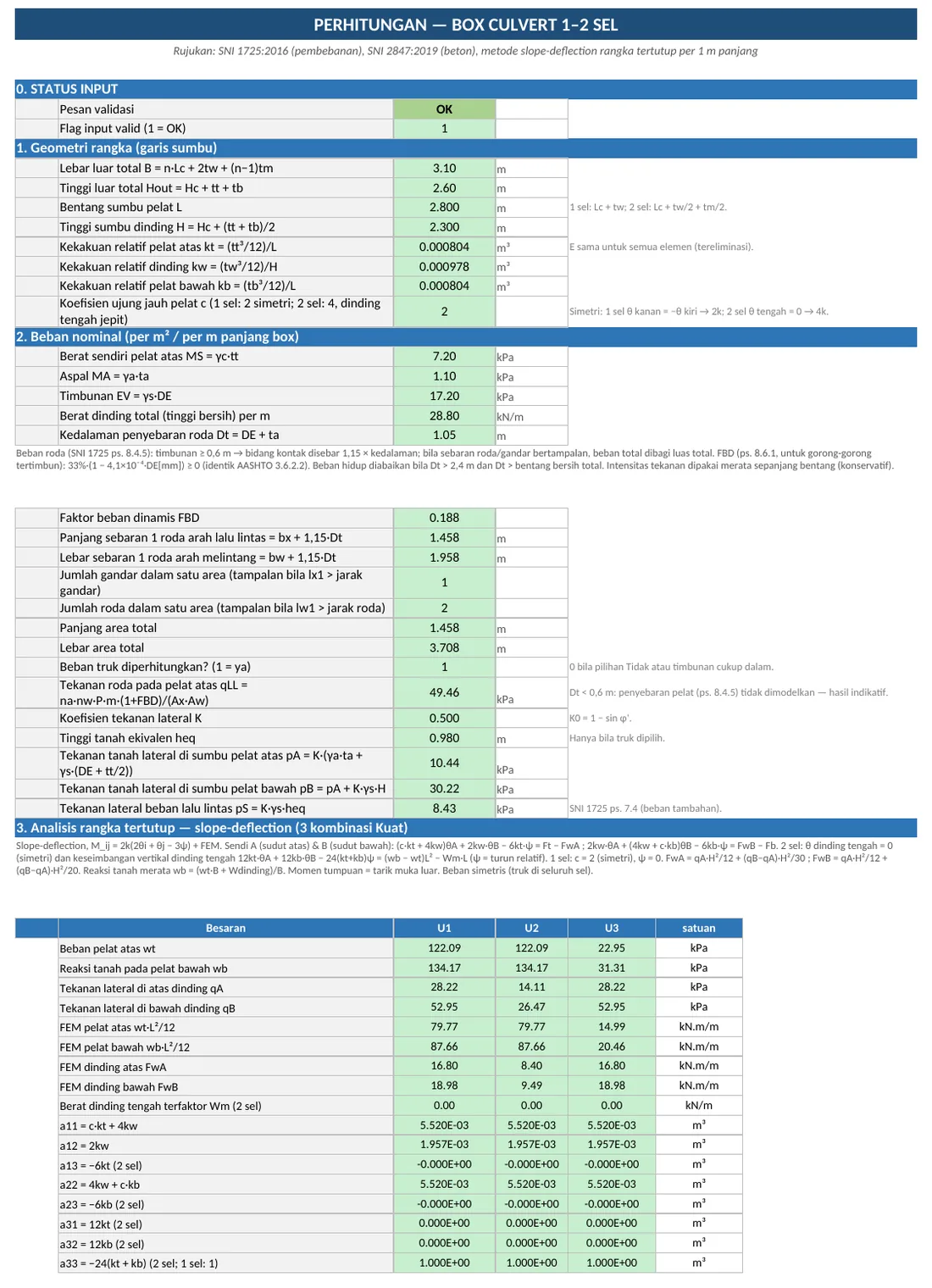

Sheet PERHITUNGAN: pembebanan SNI 1725:2016 dan analisis rangka tertutup (contoh) — Sheet PERHITUNGAN

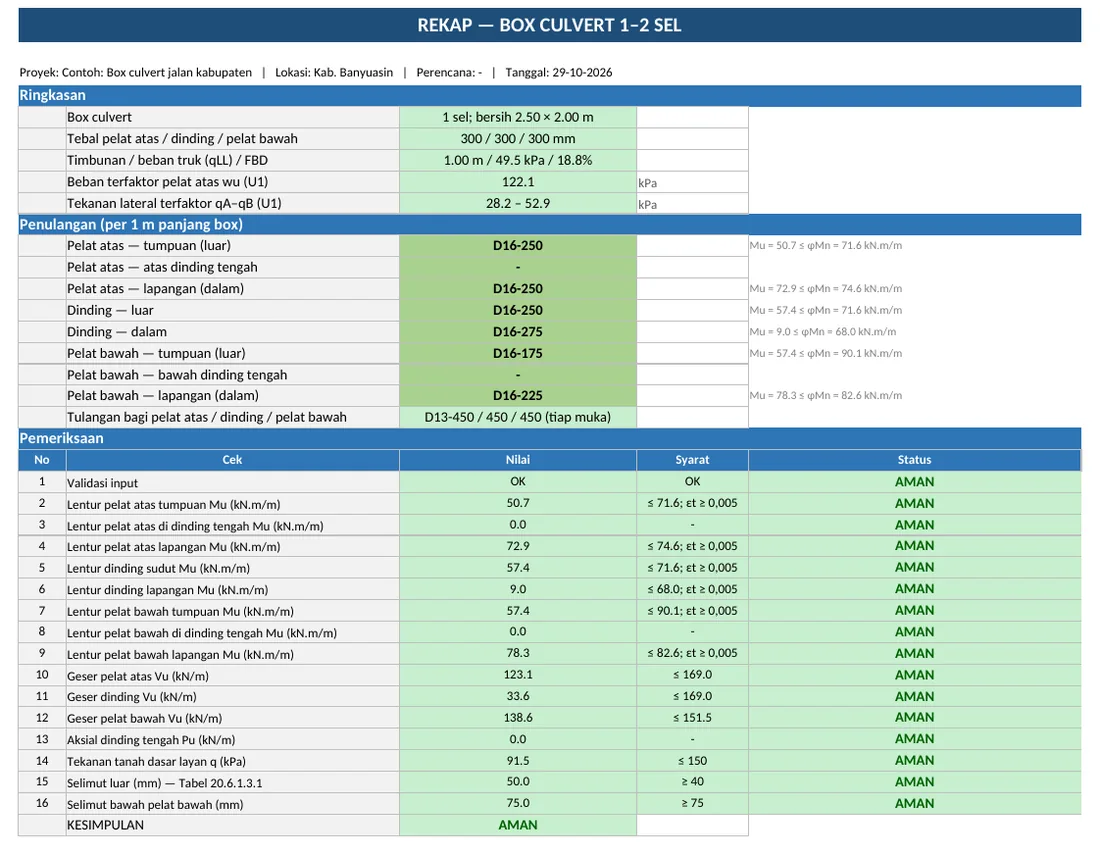

Sheet REKAP: ringkasan momen, geser, dan penulangan box culvert (contoh) — Sheet REKAP

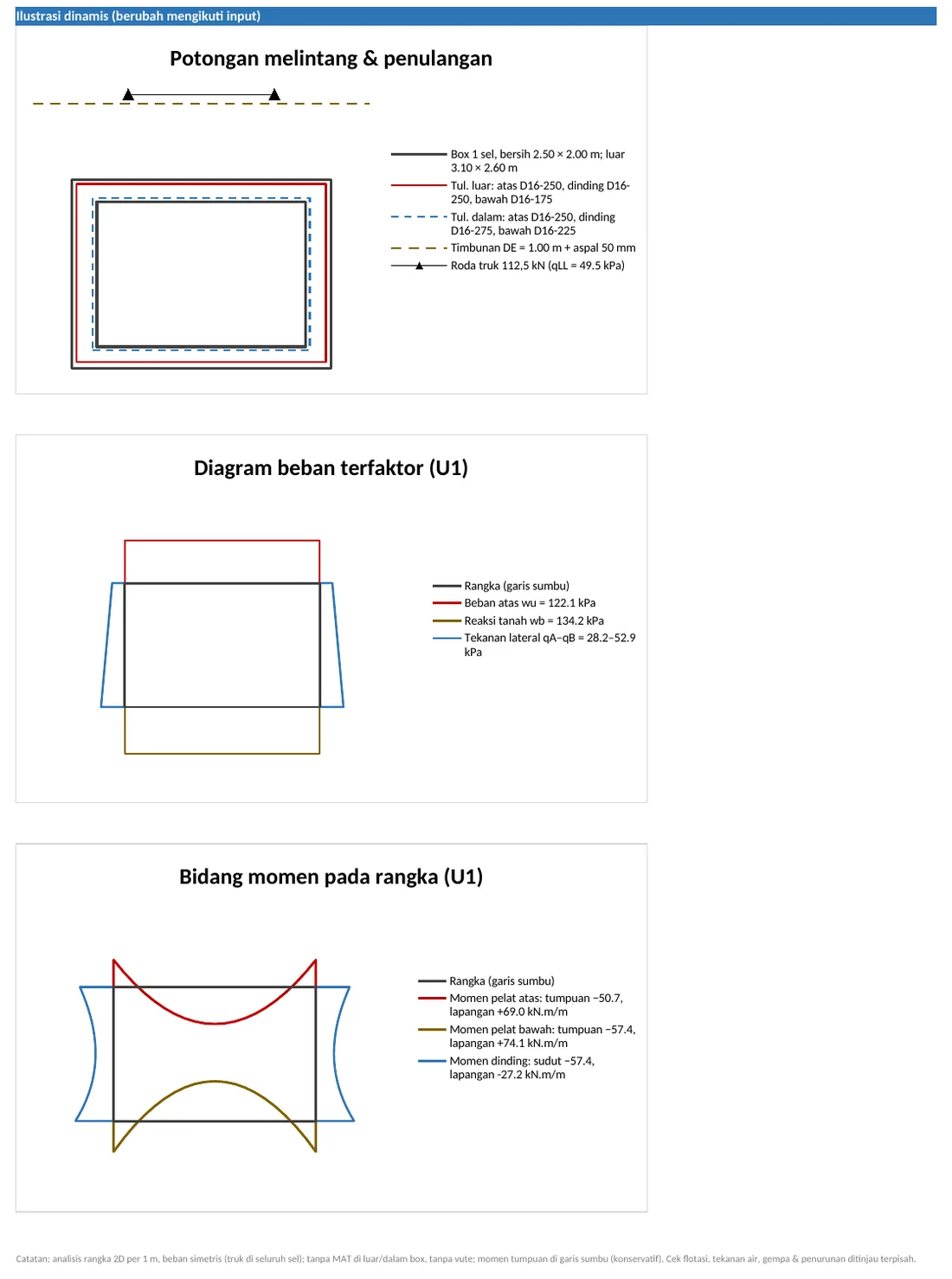

Sheet REKAP: potongan melintang dan penulangan box culvert (contoh) — Sheet REKAP

Tangkapan layar sheet asli dengan data contoh.

Fitur lengkap

Penulangan per 1 m (tumpuan, lapangan, dinding tengah), kontrol εt & spasi retak, tulangan bagi; cek geser, aksial & tegangan tanah dasar

Grafik dinamis: potongan & penulangan, diagram beban, bidang momen pada rangka

Yang kamu dapat

1 file .xlsx, tanpa macro
Sudah berisi contoh perhitungan, tinggal ganti dengan data proyekmu
Rumus terlihat dan bisa diaudit; sheet dikunci tanpa password supaya rumus tidak tertimpa (bisa dibuka lewat Review > Unprotect Sheet)
Rekap otomatis AMAN / TIDAK AMAN, siap print A4 dengan identitas proyek

Microsoft Excel 2010 atau lebih baru / Microsoft 365.

Standar referensi & format: SNI 1725:2016, SNI 2847:2019 | Format .xlsx

Cara kerja perhitungan

Template menganalisis dan menulangi box culvert beton bertulang satu atau dua sel di bawah timbunan. Beban truk mengikuti SNI 1725:2016 dan desain penampang mengikuti SNI 2847:2019. Geometri dipilih satu atau dua sel, lalu tebal pelat, tebal dinding, tinggi timbunan, dan aspal. Beban yang dijumlahkan: berat sendiri, timbunan, aspal, truk T, tekanan tanah lateral, dan surcharge.

Truk T pada catatan sumber adalah 112,5 kN per roda (SNI 1725:2016 pasal 8.4.1), dengan FBD pada bagian 8.6. PDF lengkap SNI 1725 tidak diperoleh dan Tabel 8 (tinggi ekivalen) tidak terbaca, jadi nilai diisi dari AASHTO LRFD Tabel 3.11.6.4-1: 1,2 m untuk H ≤ 1,5 m, 0,9 m pada H = 3 m, 0,6 m untuk H ≥ 6 m, dengan interpolasi. Faktor beban itu input: γMS 1,3; γMA 2,0; γEV 1,25; γEH 1,25; γTT 1,8; γLS 1,8; γmin 0,9.

Rumus FBD timbunan 0,33(1 − 4,1×10^-4 × Dt dalam mm) dan sebaran roda 1,15 Dt mengikuti AASHTO 3.6.1.2.6 serta 3.6.2.2, bukan teks SNI. Tiga kombinasi terfaktor dianalisis dengan slope-deflection, termasuk dinding tengah. Penulangan per 1 m (tumpuan, lapangan, atas dinding tengah) memakai kontrol spasi retak pasal 24.3.2, dengan fs = 2/3 fy menurut 24.3.2.1, plus tulangan bagi, geser, aksial dinding tengah, dan tegangan tanah dasar.

Pasal SNI 2847:2019 yang ikut dicatat: phi Tabel 21.2.1/21.2.2, blok tegangan 22.2.2.4, tulangan minimum pelat 7.6.1.1 dan 24.4.3.2, geser 22.5.5.1, serta selimut Tabel 20.6.1.3.1. Faktor geoteknik dari SNI 8460:2017 tidak dikunci karena PDF-nya tidak diperoleh. Template belum menghitung muka air tanah, flotasi atau gaya angkat, dan gempa.

Contoh kasus

Verifikasi rangka memakai solver kekakuan langsung, 40 elemen tiap batang, untuk satu sel dan dua sel pada tiga kombinasi. Selisih momen tidak lebih dari 0,12%. Cek tertutup rangka bujur sangkar beban merata memakai momen sudut wL²/24: solver memberi 1,6667, sama dengan 1,6667. LibreOffice pada contoh bawaan dan set input kedua selesai dengan 0 error formula.

Catatan: template ini alat bantu hitung (desain awal). Engineer tetap bertanggung jawab atas data, asumsi, dan keputusan desain.

Cara beli & pengiriman

Produk digital. Bayar via QRIS, Virtual Account, atau e-wallet. Setelah pembayaran berhasil, link download dikirim ke email yang kamu isi saat checkout.
