Standar apa yang dipakai?

Kepmen ESDM 1827 K/30/MEM/2018 Lampiran II (Jalan Pertambangan) dan USBM IC 8758. Rekap menandai AMAN atau TIDAK AMAN per butir beserta acuan halaman. Catatan sumber tidak mencantumkan nomor ayat di dalam lampiran.

Apakah angka dan rumusnya bisa diganti?

Data unit dan data jalan diganti dengan data proyek. Sel rumus terkunci tanpa password supaya rumus tidak tertimpa. Deskripsi produk menyebut format .xlsx dan tidak merinci makro.

Microsoft Excel (.xlsx), siap dicetak pada kertas A4.

Verifikasi yang tertulis mencakup Contoh 1 (HD785-7, dua lajur, semua butir AMAN) dan Contoh 2 (Cat 785G, satu lajur, R 25 m, 40 km/jam, grade 14%, sudut simpang 60 derajat, tujuh butir TIDAK AMAN). Judul sumbu "Stasiun (m)" dapat ganda di LibreOffice; di Excel normal.

Template Excel · Tambang

Template Excel Geometri Jalan Hauling Tambang (Kepmen ESDM 1827K)

Cek geometri jalan angkut tambang terbuka terhadap Kepmen ESDM 1827 K/30/MEM/2018 Lampiran II dan USBM IC 8758: pilih dump truck, isi data jalan, rekap AMAN / TIDAK AMAN keluar otomatis.

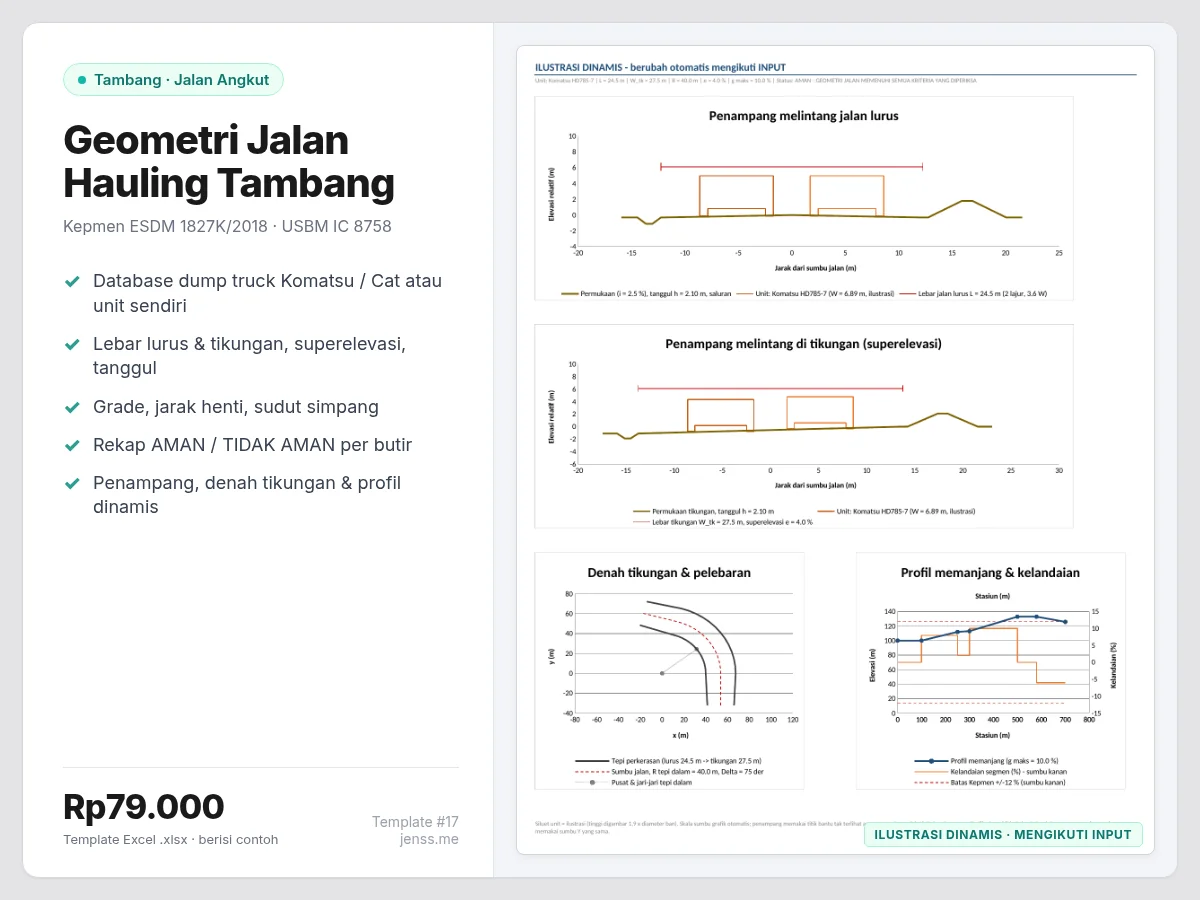

Gambar penampang jalan hauling lurus dan tikungan, denah tikungan, dan profil memanjang dari template Excel

Database dump truck (Komatsu HD465/HD785, Cat 773G/777G/785G) atau input dimensi unit sendiri
Lebar jalan lurus & tikungan (W = n(U+Fa+Fb+Z)+C), superelevasi, runout, kemiringan melintang
Tinggi tanggul pengaman, separator/median, kelandaian (grade), jarak henti, sudut simpang

Rp79.000file .xlsx · bayar lewat Mayar · dikirim ke email

Dibuat oleh engineer sipil

Garansi revisi: kalau ada rumus yang salah, kami perbaiki gratis.

Beli sekarang · Rp79.000

Isi sheet

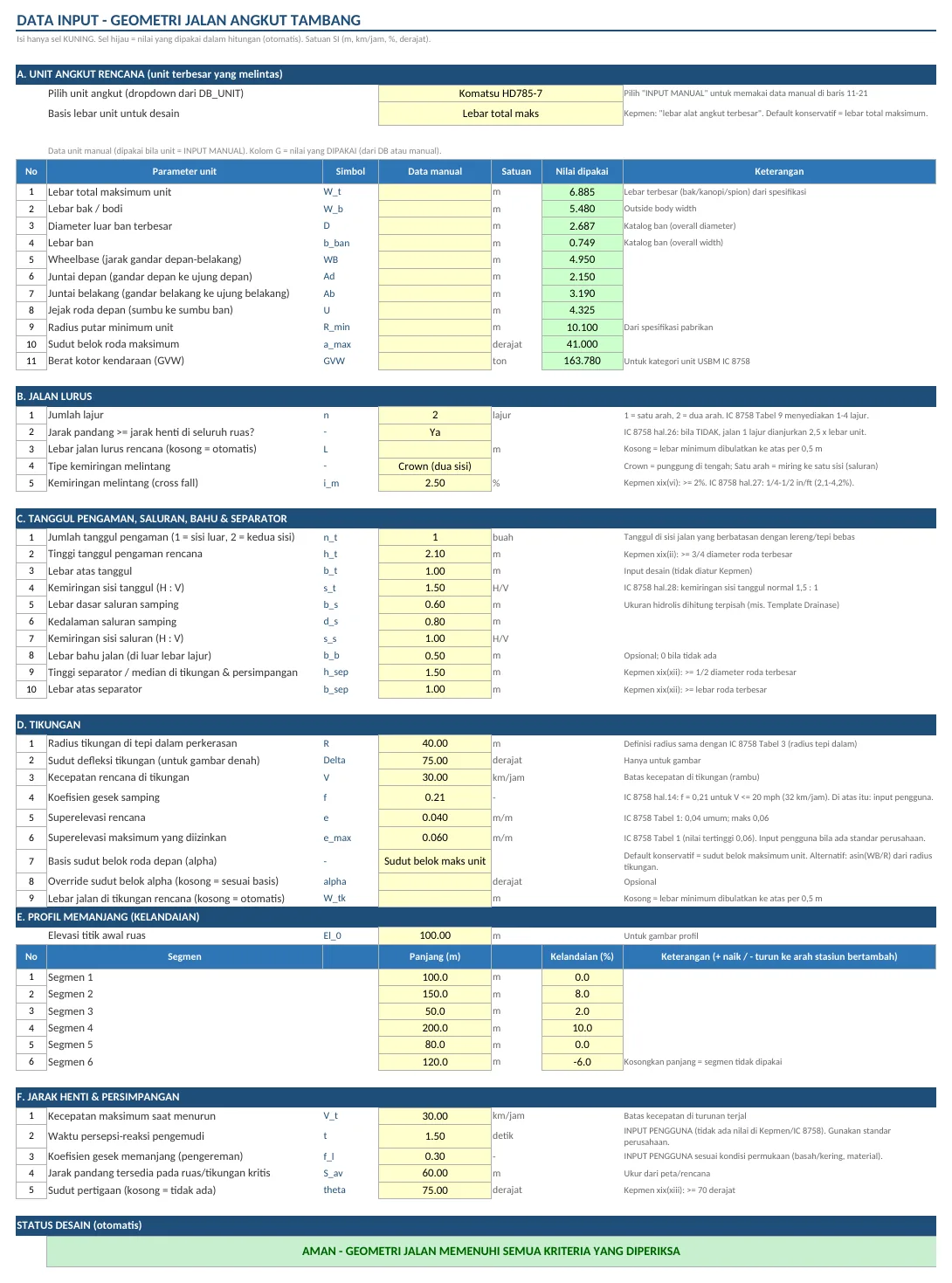

Sheet INPUT template geometri jalan hauling: unit angkut, jumlah lajur, tikungan, dan kelandaian (contoh) — Sheet INPUT template geometri jalan hauling

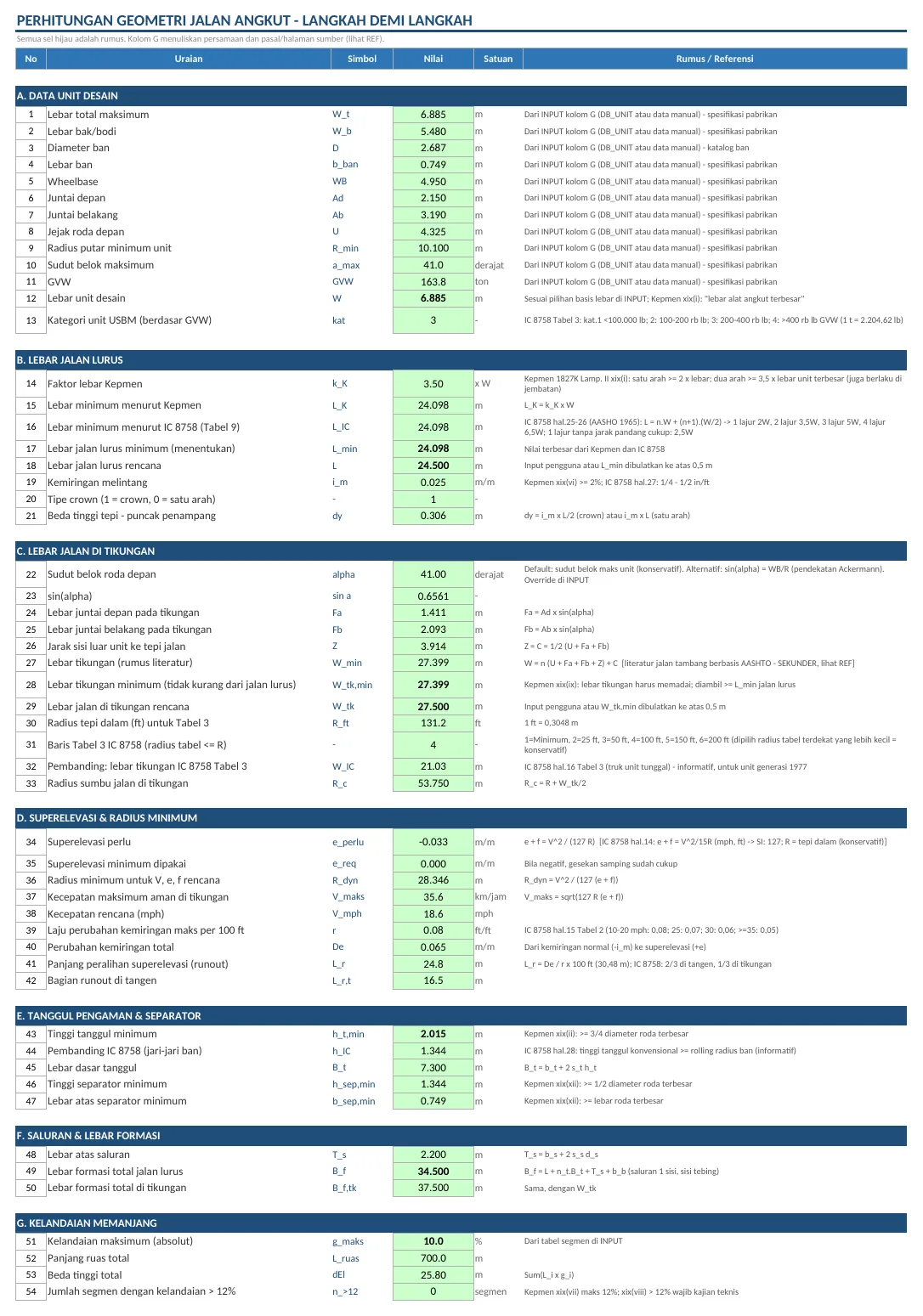

Sheet CALC: perhitungan lebar jalan, superelevasi, dan tanggul langkah demi langkah (contoh) — Sheet CALC

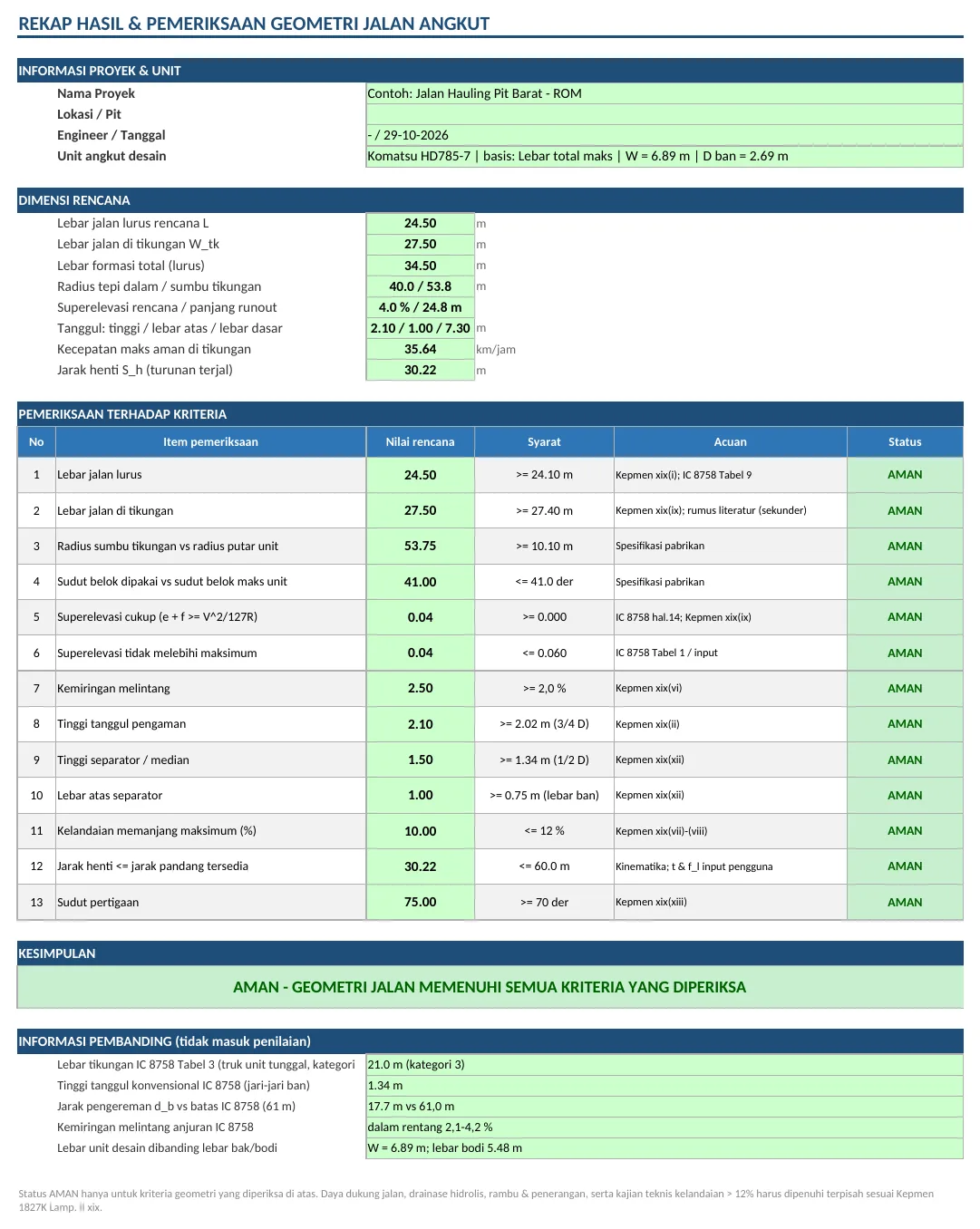

Sheet OUTPUT: rekap pemeriksaan geometri jalan angkut AMAN / TIDAK AMAN (contoh) — Sheet OUTPUT

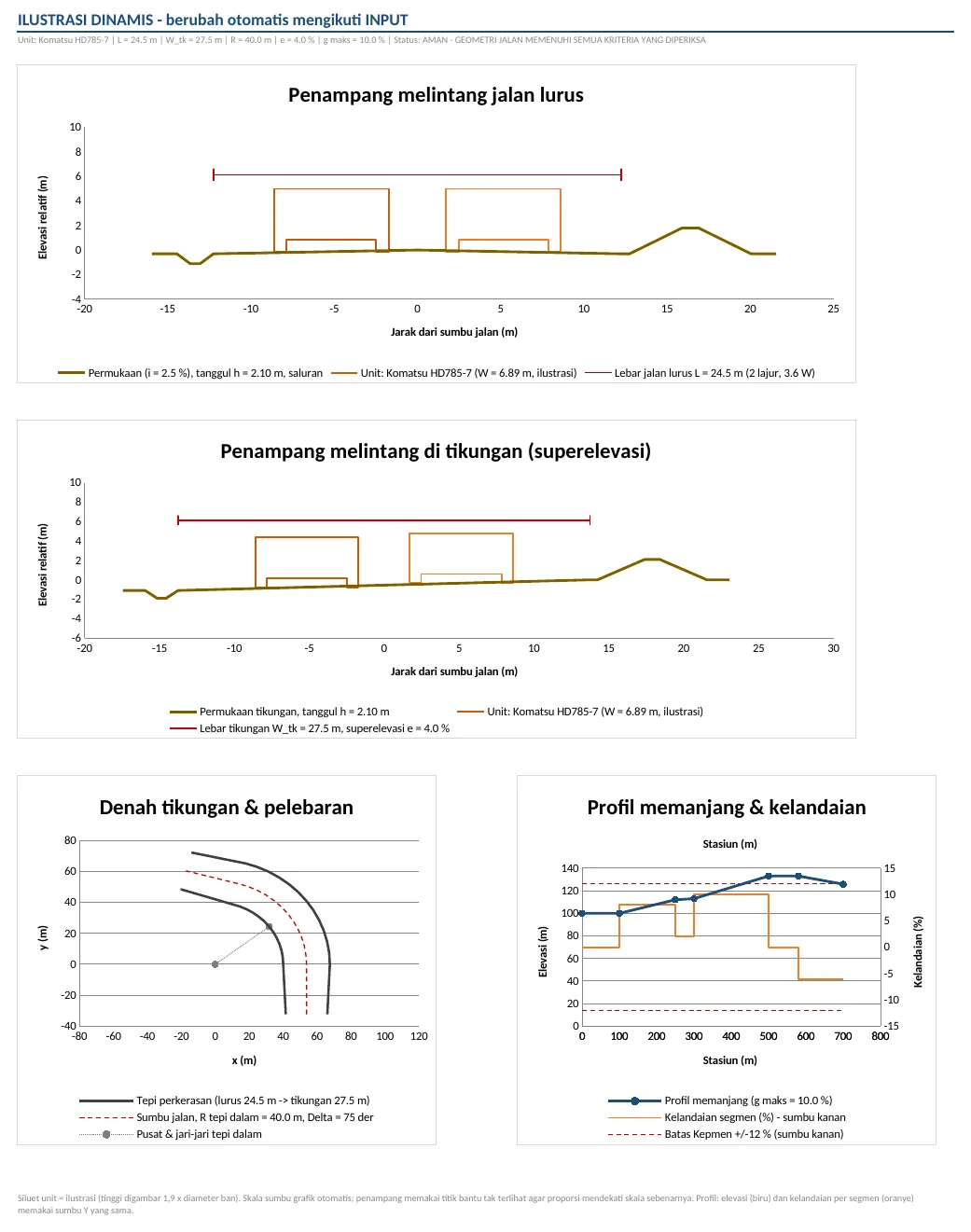

Sheet GAMBAR: ilustrasi penampang, denah tikungan, dan profil jalan yang mengikuti input (contoh) — Sheet GAMBAR

Tangkapan layar sheet asli dengan data contoh.

Fitur lengkap

Rekap per butir AMAN / TIDAK AMAN lengkap dengan acuan pasal/halaman

Gambar penampang jalan lurus & tikungan, denah tikungan, dan profil memanjang yang berubah mengikuti input

Yang kamu dapat

1 file .xlsx, tanpa macro
Sudah berisi contoh perhitungan, tinggal ganti dengan data proyekmu
Rumus terlihat dan bisa diaudit; sheet dikunci tanpa password supaya rumus tidak tertimpa (bisa dibuka lewat Review > Unprotect Sheet)
Rekap otomatis AMAN / TIDAK AMAN, siap print A4 dengan identitas proyek

Microsoft Excel 2010 atau lebih baru / Microsoft 365.

Standar referensi & format: Kepmen ESDM 1827 K/30/MEM/2018 Lamp. II, USBM IC 8758 | Format .xlsx

Cara kerja perhitungan

Template ini memeriksa geometri jalan angkut pada tambang terbuka. Acuan yang tertulis di deskripsi produk adalah Kepmen ESDM 1827 K/30/MEM/2018 Lampiran II (Jalan Pertambangan) dan USBM IC 8758. Catatan sumber tidak mengutip nomor ayat di dalam lampiran; yang ditampilkan template adalah status tiap butir beserta acuan halaman.

Anda memilih dump truck dari database Komatsu HD465, Komatsu HD785, Cat 773G, Cat 777G, atau Cat 785G, atau mengisi dimensi unit sendiri, lalu memasukkan data jalan. Butir yang dinilai meliputi lebar jalan lurus, lebar di tikungan, superelevasi, runout, kemiringan melintang, tinggi tanggul pengaman, separator, kelandaian (grade), jarak henti, dan sudut simpang. Masing-masing butir berstatus AMAN atau TIDAK AMAN.

Gambar penampang, denah tikungan, dan profil memanjang mengikuti input. File berformat .xlsx, siap cetak A4, dan sel rumus terkunci tanpa password. Verifikasi LibreOffice pada berkas contoh selesai tanpa error #VALUE!, #REF!, #DIV/0!, #NAME?, atau #N/A. Hitungan manual yang independen dibanding Excel pada Contoh 1 memberi angka yang sama.

Contoh kasus

Contoh 1 memakai Komatsu HD785-7 dengan dua lajur. Angka yang sama antara hitungan manual dan Excel adalah: lebar minimum 24,0975 m terhadap lebar rencana 24,5 m; lebar menurut rumus 27,3992 m terhadap lebar yang dipakai 27,5 m; jari-jari Rc 53,75 m; superelevasi yang diperlukan -0,0328; jari-jari dinamis 28,3465 m; kecepatan maksimum 35,6371 km/jam; tinggi tanggul minimum 2,0152 m; tinggi separator 1,3435 m; jarak henti 30,2165 m. Seluruh butir pada contoh ini AMAN.

Contoh 2 memakai Cat 785G, satu lajur, jari-jari tikungan 25 m, kecepatan 40 km/jam, grade 14%, dan sudut simpang 60 derajat. Tujuh butir berstatus TIDAK AMAN. Denah tikungan dan profil memanjang pada contoh ini berbeda dari contoh pertama. Judul sumbu atas "Stasiun (m)" pada grafik profil dapat tampil ganda di LibreOffice; di Excel judul itu tampil normal.

Catatan: template ini alat bantu hitung (desain awal). Engineer tetap bertanggung jawab atas data, asumsi, dan keputusan desain.

Cara beli & pengiriman

Produk digital. Bayar via QRIS, Virtual Account, atau e-wallet. Setelah pembayaran berhasil, link download dikirim ke email yang kamu isi saat checkout.

FAQ

Standar apa yang dipakai?: Kepmen ESDM 1827 K/30/MEM/2018 Lampiran II (Jalan Pertambangan) dan USBM IC 8758. Rekap menandai AMAN atau TIDAK AMAN per butir beserta acuan halaman. Catatan sumber tidak mencantumkan nomor ayat di dalam lampiran.
Apakah angka dan rumusnya bisa diganti?: Data unit dan data jalan diganti dengan data proyek. Sel rumus terkunci tanpa password supaya rumus tidak tertimpa. Deskripsi produk menyebut format .xlsx dan tidak merinci makro.
Format filenya apa?: Microsoft Excel (.xlsx), siap dicetak pada kertas A4.
Apa batasannya?: Verifikasi yang tertulis mencakup Contoh 1 (HD785-7, dua lajur, semua butir AMAN) dan Contoh 2 (Cat 785G, satu lajur, R 25 m, 40 km/jam, grade 14%, sudut simpang 60 derajat, tujuh butir TIDAK AMAN). Judul sumbu "Stasiun (m)" dapat ganda di LibreOffice; di Excel normal.
Bagaimana cara mengunduh file?: Produk digital. Bayar via QRIS, Virtual Account, atau e-wallet. Setelah pembayaran berhasil, link download dikirim ke email yang diisi saat checkout.
