Template Excel

Template Excel Desain Sheet Pile / Turap (Kantilever & Berangkur)

Hitung kedalaman pancang, momen maksimum, dan gaya angkur turap kantilever maupun berangkur (baja atau CCSP) dengan metode keseimbangan batas (USS/Blum, free-earth support).

Gambar penampang turap dengan lapisan tanah, muka air, angkur, serta diagram tekanan lateral dan momen dari template Excel

Tanah hingga 6 lapis (γ, γsat, c, φ), MAT depan/belakang, beban merata, metode Rankine/Coulomb
Kantilever & berangkur, FS pasif, penambahan kedalaman 20–40%
Cek profil baja Nippon Steel (NS-SP, Hat) atau CCSP WIKA W-325…W-600 kelas A/B, plus saran profil teringan

Rp69.000file .xlsx · bayar lewat Mayar · dikirim ke email

Dibuat oleh engineer sipil

Garansi revisi: kalau ada rumus yang salah, kami perbaiki gratis.

Beli sekarang · Rp69.000

Isi sheet

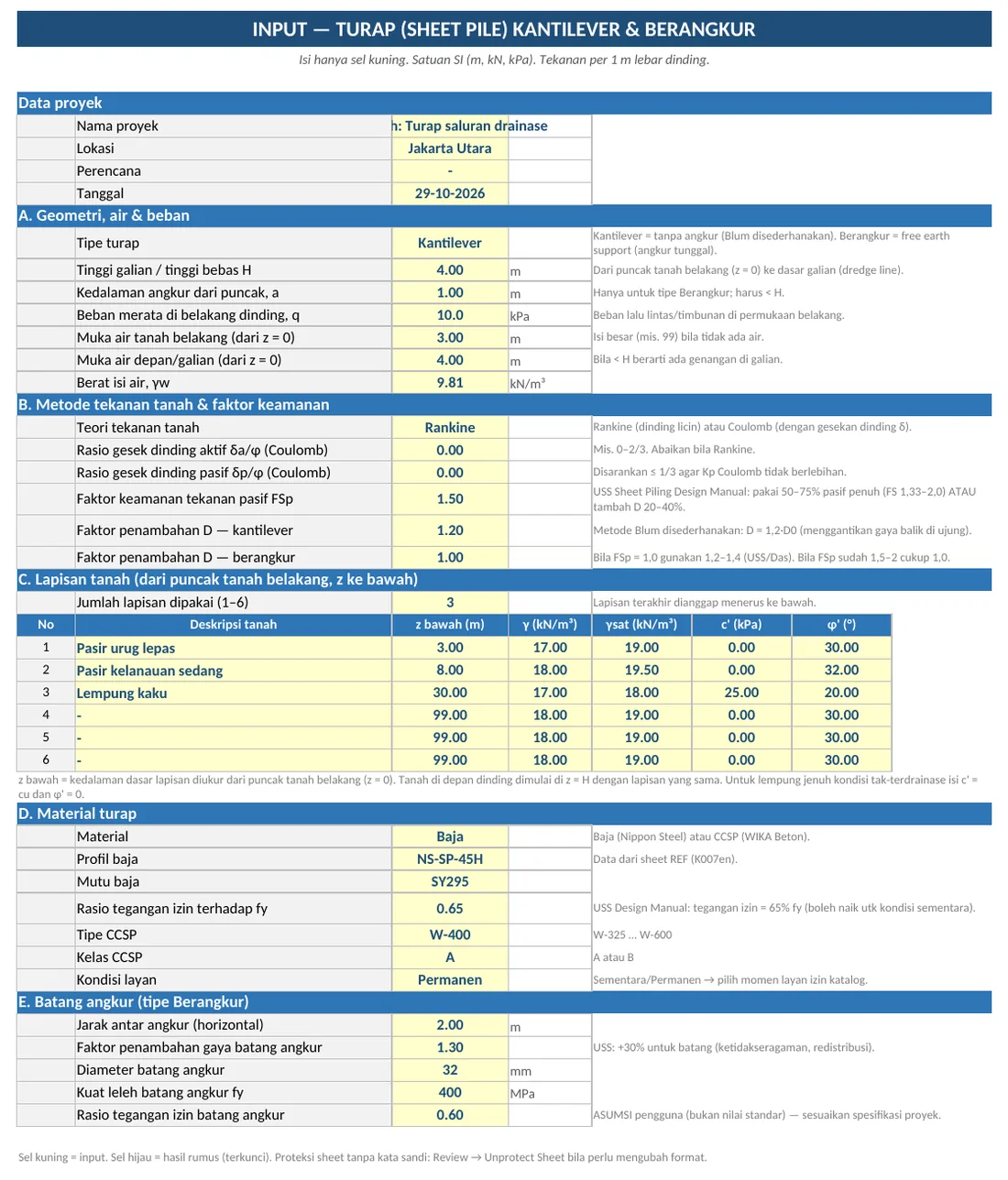

Sheet INPUT template sheet pile: lapisan tanah, MAT, surcharge, dan tipe turap (contoh) — Sheet INPUT template sheet pile

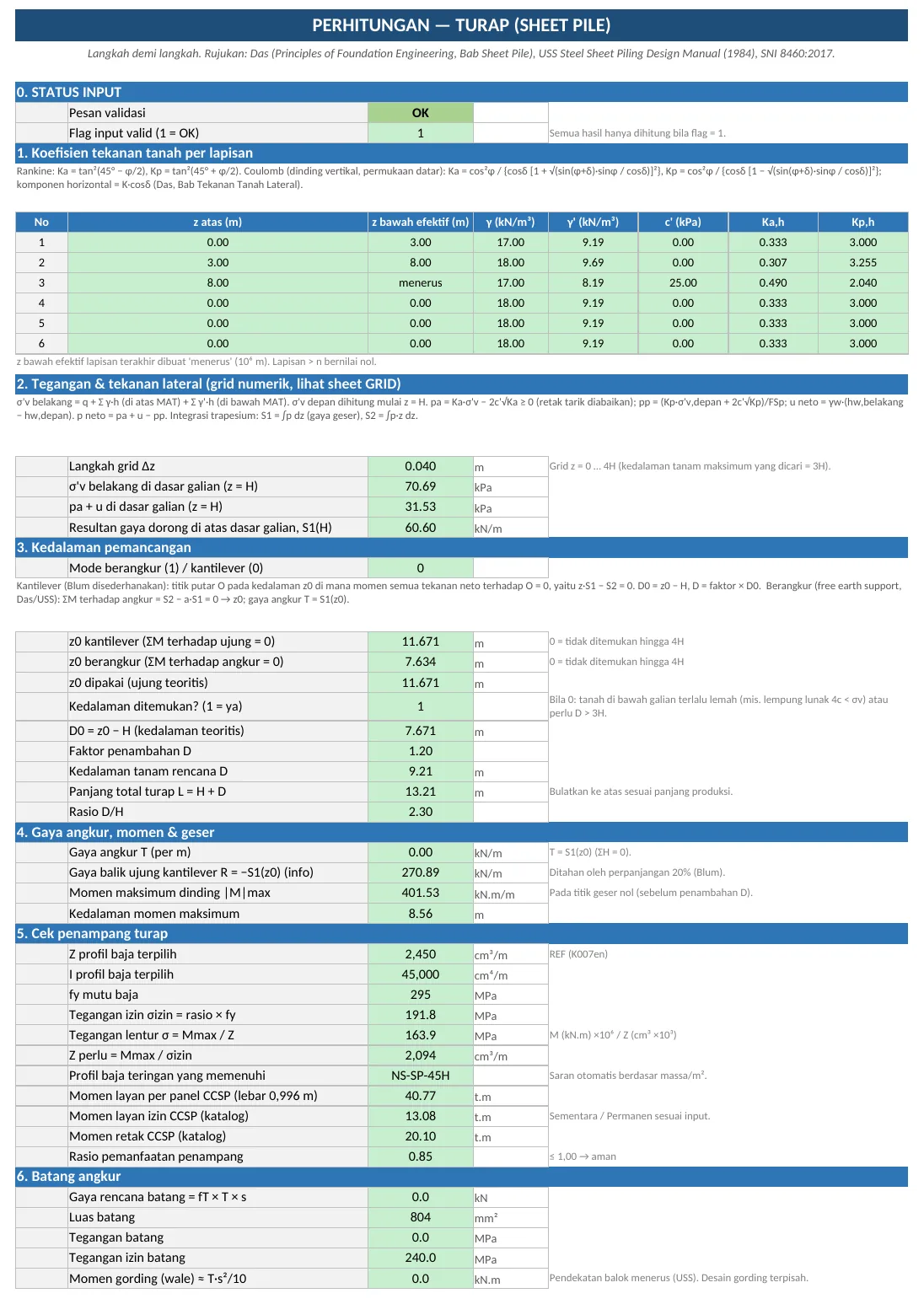

Sheet PERHITUNGAN: kedalaman pancang, momen maksimum, dan gaya angkur (contoh) — Sheet PERHITUNGAN

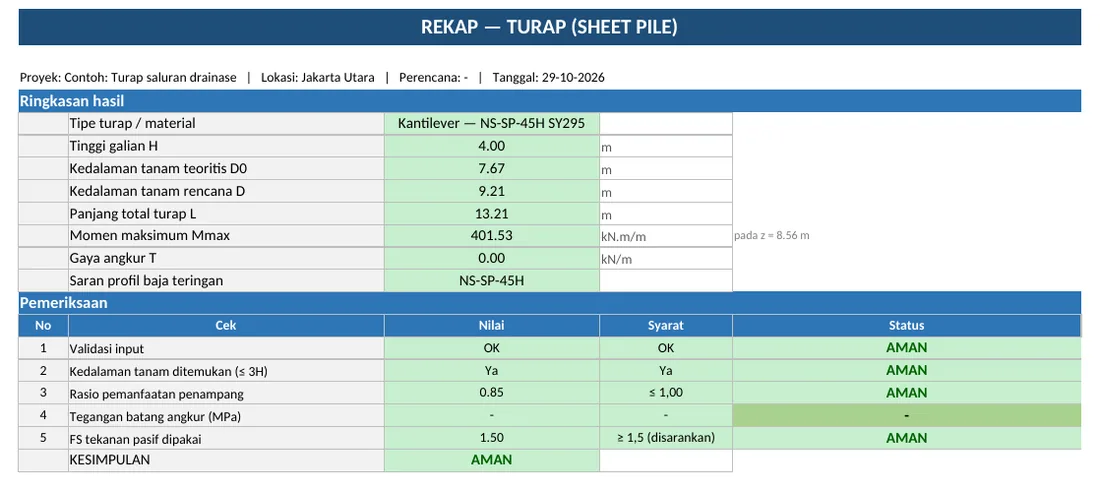

Sheet REKAP: ringkasan hasil desain turap dan cek profil (contoh) — Sheet REKAP

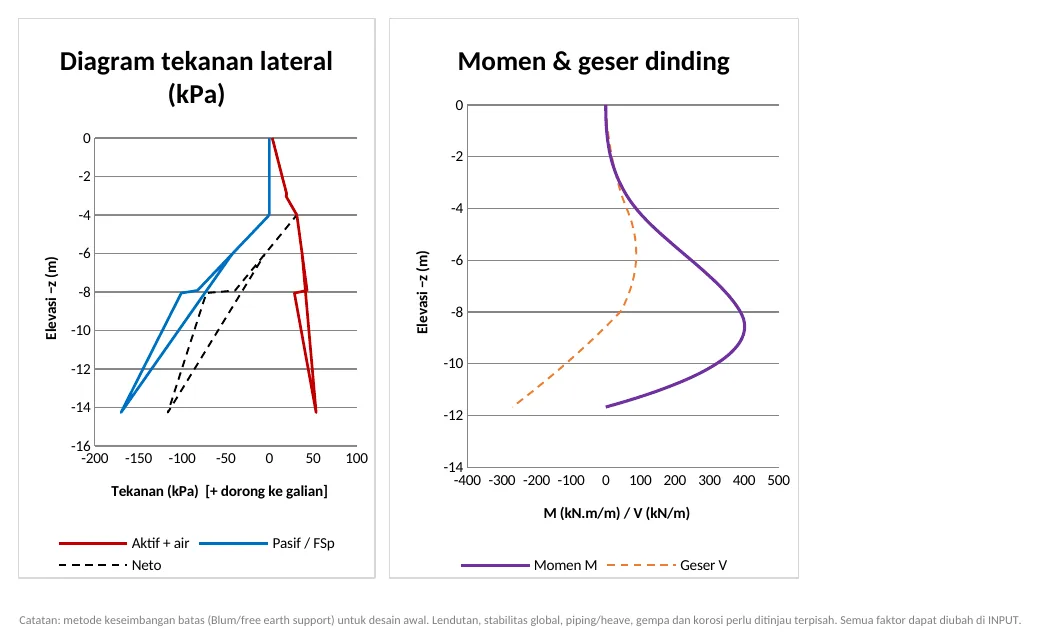

Sheet REKAP: diagram tekanan lateral serta momen dan geser dinding (contoh) — Sheet REKAP

Tangkapan layar sheet asli dengan data contoh.

Fitur lengkap

Desain batang angkur (diameter, mutu, jarak) dan kontrol tegangan

Gambar penampang dinamis (lapisan tanah, MAT, angkur & deadman, surcharge) + diagram tekanan lateral, momen & geser

Yang kamu dapat

1 file .xlsx, tanpa macro
Sudah berisi contoh perhitungan, tinggal ganti dengan data proyekmu
Rumus terlihat dan bisa diaudit; sheet dikunci tanpa password supaya rumus tidak tertimpa (bisa dibuka lewat Review > Unprotect Sheet)
Rekap otomatis AMAN / TIDAK AMAN, siap print A4 dengan identitas proyek

Microsoft Excel 2010 atau lebih baru / Microsoft 365.

Standar referensi & format: USS Steel Sheet Piling Design Manual, SNI 8460:2017 | Format .xlsx

Cara kerja perhitungan

Template menghitung kedalaman pancang, momen maksimum, dan gaya angkur untuk turap kantilever maupun berangkur, baja atau CCSP. Metode yang diverifikasi adalah keseimbangan batas menurut USS Steel Sheet Piling Design Manual: free-earth support dan kantilever metode Blum, termasuk faktor keamanan tanah pasif dan desain batang angkur.

Tanah diisi beberapa lapis (berat isi, berat isi jenuh, kohesi, dan sudut geser), beserta muka air di depan dan di belakang, beban merata, serta pilihan tekanan tanah Rankine atau Coulomb. Selain kedalaman dari keseimbangan, ada faktor penambahan kedalaman 20–40%. Profil dicek ke katalog: baja Nippon Steel (NS-SP dan Hat; momen inersia dan modulus penampang per meter; mutu SY295 atau SY390) atau CCSP Wika W-325 sampai W-600 kelas A/B (momen retak dan momen ultimit), lalu disarankan profil teringan yang memenuhi. Batang angkur dirancang dari diameter, mutu, dan jarak, dengan kontrol tegangan.

Gambar penampang, tekanan lateral, momen, dan geser mengikuti input. Rekap berstatus AMAN atau TIDAK AMAN. File .xlsx, rumus terbuka, tanpa makro, sel terkunci kecuali input, siap cetak A4.

PDF SNI 8460:2017 tidak diperoleh, jadi faktor keamanan turap menjadi input. Sheet PETUNJUK menyebut SNI 2847:2019. Pasal yang dicatat untuk template 19 sampai 21 meliputi phi Tabel 21.2.1 dan 21.2.2, blok tegangan lentur 22.2.2.4, dan geser Vc = 0,17λ√fc' bw d pada 22.5.5.1. Verifikasi membandingkan keseimbangan batas, bukan satu angka kedalaman proyek.

Contoh kasus

Recalc LibreOffice pada contoh bawaan dan set input kedua selesai dengan 0 error formula (#VALUE!, #REF!, #DIV/0!, dan #NAME?). Pembandingnya hitungan Python independen: keseimbangan batas dengan akar yang dicari secara numerik. Kasus pasir homogen tanpa air dibanding solusi tertutup Blum. Empat kasus yang dicatat adalah kantilever pasir campuran, pasir homogen, turap berangkur pada pasir, dan turap berangkur pada lempung dengan Coulomb. Selisih pada keempat kasus tidak lebih dari 0,44%, dan tidak ada error formula.

Catatan sumber tidak memuat angka kedalaman atau momen satu proyek contoh. Angka yang dapat dikutip adalah selisih maksimal 0,44%, penambahan kedalaman 20–40%, dan profil CCSP W-325 sampai W-600. Hasil adalah desain awal.

Catatan: template ini alat bantu hitung (desain awal). Engineer tetap bertanggung jawab atas data, asumsi, dan keputusan desain.

Cara beli & pengiriman

Produk digital. Bayar via QRIS, Virtual Account, atau e-wallet. Setelah pembayaran berhasil, link download dikirim ke email yang kamu isi saat checkout.
